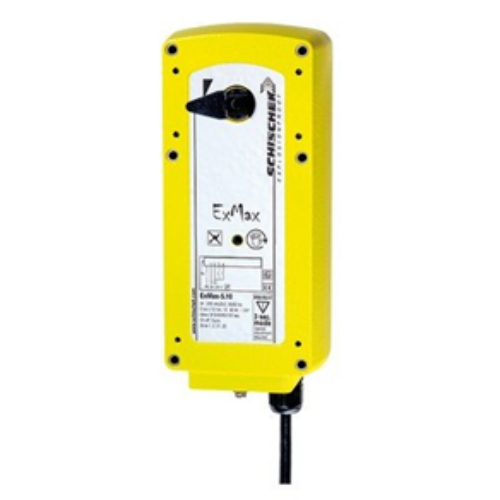

Bộ truyền động ExMax-5.10-BF Schischek Rotork

Bộ truyền động ExMax-5.10-BF Schischek Rotork là một cuộc cách mạng về an toàn, kiểm soát và ngắt bộ giảm chấn, hệ thống VAV, van bi, van tiết lưu và các động cơ khác ứng dụng cho hệ thống HVAC trong hóa chất, dược phẩm, công nghiệp và các nhà máy ngoài khơi/trên bờ, để sử dụng trong khu vực Ex-area 1, 2 (khí đốt) và khu 21, 22 (bụi).

ExMax-5.10-S Lớp bảo vệ cao nhất (ATEX) và bảo vệ IP66, kích thước nhỏ, trọng lượng chỉ 3,5 kg, các chức năng phổ dụng và dữ liệu kỹ thuật, tích hợp, máy sưởi và vỏ thép không gỉ tùy chọn đảm bảo vận hành an toàn ngay cả trong điều kiện môi trường khó khăn. chất lượng cao không chổi than động cơ đảm bảo cuộc sống lâu dài.

Tất cả các bộ truyền động đều có thể lập trình và điều chỉnh tại chỗ. Công cụ đặc biệt hoặc thiết bị không cần thiết. Thời gian chạy của động cơ và mô-men xoắn cũng như thời gian quay trở lại lò xo, theo loại bộ truyền động, có thể lựa chọn hoặc có thể điều chỉnh tại chỗ. Bộ nguồn đa năng tích hợp có khả năng tự điều chỉnh đến điện áp đầu vào trong khoảng 24…240 VAC/DC. Các thiết bị truyền động là

Bảo vệ quá tải 100% và tự khóa.

…Các bộ truyền động Max-…F được trang bị chức năng an toàn khi lò xo hồi vị. Kết nối trục tiêu chuẩn là khớp nối trực tiếp vuông đôi với 12×12mm.

Các phụ kiện khác nhau có sẵn để điều chỉnh công tắc phụ, thiết bị đầu cuối hộp hoặc phụ tùng cho van bi và van tiết lưu và các phần ứng khác

Thông số kĩ thuật:

• Đối với tất cả các loại khí, sương mù, hơi và bụi trong vùng 1, 2, 21 và 22
• Bộ nguồn đa năng từ 24…240 VAC/DC
• 5 thời gian chạy động cơ khác nhau 3–15–30–60–120 giây/90°, có thể điều chỉnh tại chỗ
• 2 thời gian chạy hồi xuân khác nhau ~ 3–10 giây/90°, có thể lựa chọn tại chỗ
• Bật tắt và 3 tư thế. điều khiển có hoặc không có chức năng hồi xuân
• 2 công tắc phụ tích hợp, chuyển đổi ở 5° và 85° (tùy chọn …-S)
• 5–10–15–30 Nm bộ truyền động trong cùng một kích thước vỏ
• 100 % bảo vệ quá tải và tự khóa
• Thiết kế nhỏ gọn và kích thước nhỏ (L × W × H = 210 × 95 × 80 mm)
• Khớp nối trực tiếp với trục giảm chấn bằng kết nối vuông kép 12 × 12 mm
• Góc quay 95° bao gồm 5° giả định
• Vỏ nhôm chắc chắn (tùy chọn với lớp phủ chống nước biển) hoặc bằng thép không gỉ
• IP66 bảo vệ
• Gear làm bằng thép không gỉ và kim loại xỉ
• Trọng lượng chỉ ~3,5kg
• Bộ gia nhiệt tích hợp cho nhiệt độ môi trường xung quanh xuống tới −40 °C
• Tích hợp cảm biến nhiệt độ an toàn
• Tích hợp thiết bị điều chỉnh bằng tay (nút ấn, đèn, công tắc)
